松下
PRODUCTS

首页 > 产品中心 > 融合通信产品 > 电话交换机系列 > 松下

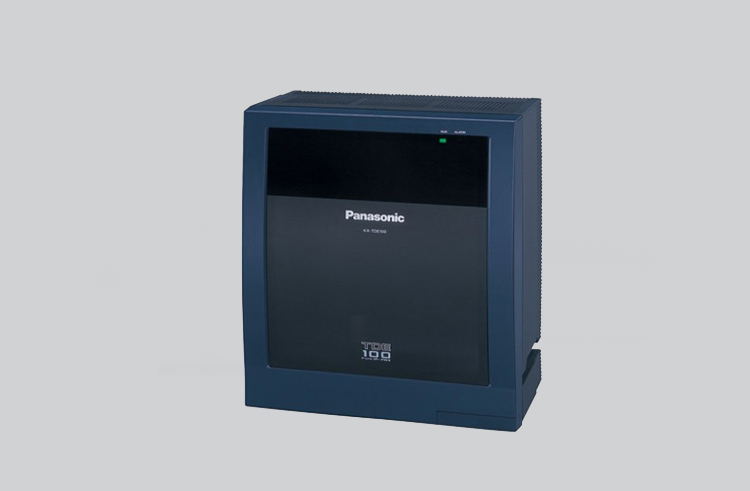

松下KX-TDE100集团电话

上一篇：松下KX-TDE200集团电话

下一篇：松下KX-TES824集团电话

概述
功能特点
详细参数
资料下载

TDE系列构筑低成本、灵活的IP系统，降低运营成本；
TDE系列IP系统与传统的语音交换结合，可以根据您的要求随时转变成全面的IP系统；
TDE系列具备全面IP兼容性，与全新的NT300系列IP话机成为理想的组合，并兼容标准SIP电话；
TDE系列通过CTI向用户提供智能通话管理；
TDE系列灵活的组合方式可以为呼叫中心、酒店、法律、医药等多行业提供全方位解决方案。

来电呼叫功能

来电中继呼叫功能

直接接入线路（DIL）
直接接入拨号（DID）、（DDI）直接拨号
多用户号码（MSN）振铃服务
来电线路识别（CLI）分配
截取路由
截取路由-无目标

内部呼叫功能

内部呼叫模块

来电呼叫指示功能

振铃音类型选择
呼叫等待

接收群功能

空闲分机搜索
来电呼叫分配组功能

组呼叫分配
来电呼叫中的外部目标分配群
排队功能
VIP呼叫
溢出功能
注册/注销
监控功能

呼叫分配端口群

呼叫前转（FWD）/免打扰（DND）

呼叫前转（FWD）
勿打扰（DND）
FWD/DND按钮，群FWD按钮

呼叫功能

预呼叫
自动分机解除
内线呼叫
中继呼叫功能

紧急呼叫
计费代码输入
拨号类型选择
逆转线路
中继线置忙
暂停插入
主交换机接通代码（从主交换机向电话公司的接通代码）
特殊运营商接入代码

截取线路功能

优先线路-去电
中继线接入

存储拨号功能

单键拨号
KX-T7710单键拨号
重拨最后号码
快速拨号-个人/系统
快速拨号
热线

第一分机码（PDN）/第二分机码（SDN）功能
线路忙/集团忙功能

遇忙自动回叫（预占）
管理员预忙优先插入
呼叫监听
向预忙分机发出第二次呼叫通知

呼叫等待音
摘机呼叫宣告（OHCA）
耳语OHCA

长途限制（TRS）/呼叫限制功能

长途限制（TRS）/呼叫限制
预算管理
分机拨号锁定
拨号音转移
移动COS
验证码输入

自动路由选择（ARS）功能
会话功能

免提操作
摘机监听
静音
听筒操作
数据线路安全
闪动/重新呼叫/终止
外部功能接通（EFA）
长途限制
并联话机
呼叫者控制（CPC）信号
检测

转移功能

呼叫转移

保留功能

呼叫保留
呼叫寄存
交替通话
音乐保留

会议功能

会议
保密解除

寻呼功能
广播功能
任选设备功能

门电话呼叫
开门器
从任何分机的中继应答（TAFAS）
背景音乐（BGM）
去话信息（OGM）
直接向内系统接入（DISA）
外部传感器
外部继电器控制

来电显示功能

来电显示
来电记录

留言功能

留言等待
缺席留言

专用电话功能（PT）

固定键
灵活键
LED指示
信息显示

ISDN服务功能

呼叫/连接线路识别显示（CLIP/COLP）
花费宣告（AOC）
呼叫前转（CF）-通过ISDN（P-MP）
呼叫前转（CF）-通过ISDN（P-P）
呼叫保留（HOLD）-通过ISDN
呼叫转移（CT）-通过ISDN
三方会议（3PTY）-通过ISDN
恶意呼叫识别（MCID）
完成对占线用户的呼叫（CCBS）
ISDN分机
通过键盘协议，ISDN服务接入

E1线路服务功能
T1线路服务功能
语音留言功能

嵌入式简化语音留言（SVM）
语音信箱功能

语音信箱(VM)群
语音信箱DTMF集成
语音信箱DPT（数字）集成

手持基站（PS）功能

手持基站（PS）连接
PS振铃群
PS电话薄
PS功能键
无限XDP并行模式
虚拟PS

管理信息功能

记录功能

话机信息详情记录（SMDR）
系统记录管理

打印信息
呼叫计费服务

酒店功能

房间状态控制
客房的呼叫账单

分机控制功能

分机验证码（PIN）
分机功能清除
移动分机功能

移动分机
增强的移动分机

定时提醒

可听音功能

拨号音
确认音

组网功能

TIE线路服务
互联网协议上的语音（VoIP）网络
虚拟专用网（VPN）
QSIG标准功能

呼叫/链接线路识别显示（CLIP/COLP）和呼叫/连接名称识别显示（CNIP/CONP）-通过QSIG365
呼叫前转（CF）-通过QSIG
完成对占线用户的呼叫（CCBS）-通过QSIG

QSIG增强功能

网络直接话机选择（NDSS）
集中语音邮件

组网ICD群
PS通过组网ICD群漫游

IP电话功能

IP专用电话（IP-PT）
SIP（会话初始化协议）分机
对等连接
自标注（只适用于KX-NT366）

计算机电话集成（CTI）功能

计算机电话集成（CTI）
PC电话/控制台

规格
控制总线	原始总线(16位，8MHz,每秒10兆字节)
通讯总线	H.100总线一致(1024时隙)
交换	非阻塞
电源输入
PSU-S	100V AC至130V AC；1.4A 200V AC至240V AC；0.8A 50Hz/60Hz
PSU-M	100V AC至130V AC；2.5A 200V AC至240V AC；1.4A 50Hz/60Hz
PSU-L	100V AC至130V AC；5.1A 200V AC至240V AC；2.55A 50Hz/60Hz
外部电池	+36V DC(+12V DC x3,推荐容量为28Ah)
电源故障容错	300ms(不使用后备电池)
存储器备用持续期	7年
拨号
中继线	拨号脉冲(DP)10pps,20pps 音频拨号(DTMF)
分机	拨号脉冲(DP)10pps,20pps 音频拨号(DTMF)
方式转换	DP-DTMF, DTMF-DP
振铃频率	20Hz/25Hz(可选择的)
中心局环路限值	1600ohms
工作环境
温度	0℃-40℃
湿度	10%-90%(无水汽凝结)
电话会议中继线	从10x3方电话会议至4x8方电话会议
待机音乐(MOH)	2个端口(电平控制：按1dB间隔由-11dB至+1dB) MOH1:外部音乐资源端口 MOH2：可选择的内部/外部音乐资源端口
寻呼
内部寻呼	电平控制：按3dB间隔由-15dB至+6dB
外部寻呼	2个端口(音量控制：按1dB间隔由-15dB至+15dB)
串行接口端口
NNT端口	1个端口(用于PC链接)
LAN端口	1个端口(用于LAN链接)
分机连接电缆
SLT	1对电线(T,R)
DPT	1对电线(D1,D2)或2对电线(T,R，D1,D2)
APT	2对电线(T,R，D1,D2)
PT接口CS(基本)	1对电线(D1,D2)
PT接口CS(高密度)	4对电线(D1,D2)
DSS直选台和附加关键模块	1对电线(D1,D2)
尺寸
KX-TDE100	334mm(W) x 390mm(H) x 272mm(D)
KX-TDE200	430mm(W) x 415mm(H) x 276mm(D)
重量(在满载时)
KX-TDE100	12kg以下
KX-TDE200	16kg以下
控制总线	原始总线(16位，8MHz,每秒10兆字节)
通讯总线	H.100总线一致(1024时隙)
交换	非阻塞
电源输入
PSU-S	100V AC至130V AC；1.4A 200V AC至240V AC；0.8A 50Hz/60Hz
PSU-M	100V AC至130V AC；2.5A 200V AC至240V AC；1.4A 50Hz/60Hz
PSU-L	100V AC至130V AC；5.1A 200V AC至240V AC；2.55A 50Hz/60Hz
外部电池	+36V DC(+12V DC x3,推荐容量为28Ah)
电源故障容错	300ms(不使用后备电池)
存储器备用持续期	7年
拨号
中继线	拨号脉冲(DP)10pps,20pps 音频拨号(DTMF)
分机	拨号脉冲(DP)10pps,20pps 音频拨号(DTMF)
方式转换	DP-DTMF, DTMF-DP
振铃频率	20Hz/25Hz(可选择的)
中心局环路限值	1600ohms
工作环境
温度	0℃-40℃
湿度	10%-90%(无水汽凝结)
电话会议中继线	从10x3方电话会议至4x8方电话会议
待机音乐(MOH)	2个端口(电平控制：按1dB间隔由-11dB至+1dB) MOH1:外部音乐资源端口 MOH2：可选择的内部/外部音乐资源端口
寻呼
内部寻呼	电平控制：按3dB间隔由-15dB至+6dB
外部寻呼	2个端口(音量控制：按1dB间隔由-15dB至+15dB)
串行接口端口
NNT端口	1个端口(用于PC链接)
LAN端口	1个端口(用于LAN链接)
分机连接电缆
SLT	1对电线(T,R)
DPT	1对电线(D1,D2)或2对电线(T,R，D1,D2)
APT	2对电线(T,R，D1,D2)
PT接口CS(基本)	1对电线(D1,D2)
PT接口CS(高密度)	4对电线(D1,D2)
DSS直选台和附加关键模块	1对电线(D1,D2)
尺寸
KX-TDE100	334mm(W) x 390mm(H) x 272mm(D)
KX-TDE200	430mm(W) x 415mm(H) x 276mm(D)
重量(在满载时)
KX-TDE100	12kg以下
KX-TDE200	16kg以下
系统功能容量
系统
缺席留言-分机	1x16字符
缺席留言-系统	8x16字符
呼叫寄存区	100
会议	每个会议3-8方(总共32方)
服务等级	64
DID/DDI表	32位，1,000条
分机号码位数	1-5位(PS位1-4位；分机为2-4位，有一个VM[DPT]邮箱)
分机验证码(PIN)	10位，1个/分机
主PBX接入代码	10位，10个/中继群
多用户号码(MSN)	每个ISDN-BRI端口10个
名称的字符数	20
打印留言	8
排队时间表	64
振铃音模式计划	8
同步程序装置	1个系统程序装置+63个个人程序装置 1个管理程序装置+63个个人程序装置 64个个人程序装置
SMDR呼叫存储量	200个呼叫
专门接入代码	16位，20个
出租组	8
时间服务假期	24
验证码	4位，1,000个
验证码PIN码	10位，1,000个
拨号
紧急呼叫	32位，10个
热线	32位
键盘协议拨号(ISDN服务接入)	32位
个人速拨	32位，100个/分机
快速拨号	8位，4,080个
重拨	32位
系统速拨	32位，1,000出租组
群
广播群	8(32位/群)
呼叫代接群	32
振铃音量控制
空闲分机搜索群	64(16分机/群)
来电分配(ICD)群	138(32分机/群)
寻呼群	32
PS铃声群	32
中继群	64
VM(DPT)群	2群x12端口(24通道)
VM(DTMF)群	2群x32通道
长途限制
长途限制等级	7级
长途限制拒绝码	16位，100个/级
长途限制例外代码	16位，100个/级
最多的中继和分机量
中继的总数量	128
中继(物理中继卡)	KX-TDE100：120 KX-TDE200：128
中继(虚拟中继卡)	32
分机的总数量	256
分机(物理分机卡)	KX-TDE100：160 KX-TDE200：256
分机(虚拟分机卡)	128
IP-PT和 IP Softphone	64
SIP分机	128

注：对于通过DSP卡的非对等呼叫，当卡的所有资源正在被使用时，不能进行呼出或接入

最多的终端设备量
电话	256
SLT	KX-TDE100：96 KX-TDE200：128
KX-T7600系列DPT	KX-TDE100：128 KX-TDE200：256
KX-T7560/KX-T7565DPT	KX-TDE100：96 KX-TDE200：128
其他DPT	KX-TDE100：32 KX-TDE200：128
APT	KX-TDE100：24 KX-TDE200：64
IP-PT	160
IP-PT*1(IP-EXT16卡支持)	KX-TDE100：96 KX-TDE200：128
IP-PT*2(IPCMPR卡支持)	64
SIP分机	128
DSS直选台	8
基础CS	32
PS	128
语音处理系统(VPS)	2
门电话	16
开门器	16
外部传感器	16
外部继电器	16
