产品概述

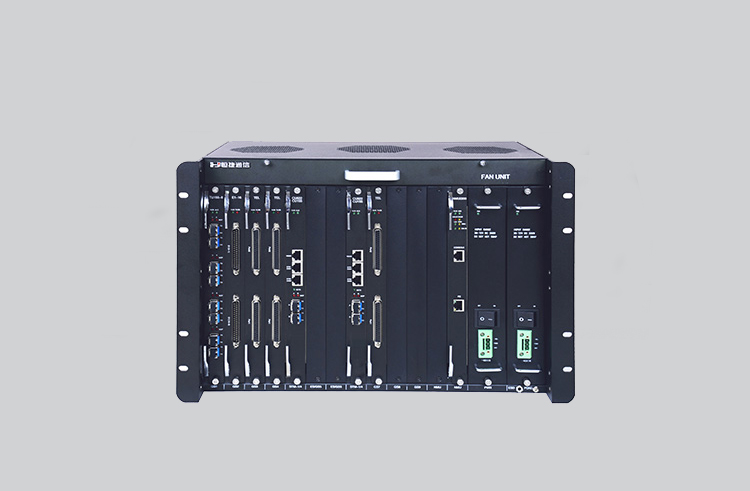

iAN2200是新一代开放式的7U大容量智能接入平台MSAP,符合ITU-T标准。它具有STM-1、STM-4等级的SDH群路光接口;具有SDH/MSTP传送网和IP城域网双向承载能力;能够真正实现高可靠性的综合业务接入。
iAN2200具有强大的SDH交叉连接能力和IP数据交换能力,可支持多种业务的灵活调度,完美实现传统E1、光分支、EoS、EoP等多种业务的接入和汇聚;它具有完备的业务保护能力,支持多种网络拓扑结构,可被管理平台所管理,实现业务监控;可应用在大客户专线接入、基站互联以及视频监控等领域。
1.接口技术参数均符合国际或国内相关标准
2.各接口具有良好的过流、过压和防雷保护。通过ITU-T K.20关于雷电冲击、电力感应试验和电力接触试验;电路冲击释放后,能自动恢复
3.双SDH上联盘、双以太网核心汇聚盘、双网管盘、双电源盘结构,系统更安全、更可靠
4.支持4个STM-4或STM-1群路光接口
5.群路光口使用LC型SFP光收发模块,可支持热插拔
6.最大交叉能力为32VC4x32VC4、96TU-3x96TU-3、2016VC12x2016VC12
7.1+1SDH上联盘板卡保护,实现时钟模块的热备份
8.单/双端1+1线性复用段保护和SNCP保护;
9.支持下行STM-1光分支盘,E1,EoS,EoP等多种支路业务盘
10.实现与远端以太网光纤收发器、SDH设备,MSTP设备等互联
11.支持C/S架构的RayView网络管理平台,可实现网元远程无损伤在线升级功能
12.支持DCC管理通道和EXM(扩展网管)管理通道进行网关和网元间管理
13.支持DCN网管通道进行服务器和网关间管理
14.支持SNMP_V1和SNMP_V2协议
15.支持点对点、链网、环网及相切环等拓扑结构
16.标准7U机箱
类别
板卡名称
描述
SDH上联
STM-4光SDH上联盘
2xSTM-4,内置交叉连接和SET功能
STM-1光SDH上联盘
2xSTM-1,内置交叉连接和SET功能
以太网核心汇聚
以太网核心汇聚盘
2xGX+2xGE,支持端口VLAN和802.1QVLAN,支持链路聚合Trunk功能。 最多可汇聚8个业务槽位的1000M以太网数据
业务盘
E1映射盘
16路E1,可选75Ω或者120Ω
STM-1光分支盘
8xSTM-1,内置交叉连接功能
EoS光接入盘
8xFX,8VCG物理隔离,EoS,GFP/LCAS/VCAT,流控、TS1000协议
EoS电接入盘
8xFE,8VCG物理隔离,EoS,GFP/LCAS/VCAT,流控
EoP光接入盘
8xFX,8VCG物理隔离,EoP,TS1000协议。多E1转换器模式,GFP / LCAS/ VCAT;单E1转换器模式,GFP 、HDLC封装可选
EoP电接入盘
8xFE,8VCG物理隔离,EoP 多E1转换器模式,GFP/LCAS/VCAT单E1转换器模式,GFP 、HDLC封装可选
EoS电接入汇聚盘
8xFE, 8VCG, EoS,GFP/LCAS/VCAT,流控,支持交换功能
EoP电接入汇聚盘
8xFE,8VCG,EoP,支持交换功能多E1转换器模式,GFP/LCAS/VCAT单E1转换器模式,GFP 、HDLC封装可选
EoS业务汇聚盘
1xCombo口+1xGE口+1xFE测试口,EoS,16个VCG;单板汇聚比16:1端口VLAN和802.1QVLAN,支持QinQ 支持GFP/LCAS/VCAT
EoP业务汇聚盘
1xCombo口+1xGE口+1xFE测试口,EoP,16个VCG;单板汇聚比16:1 端口VLAN和 802.1QVLAN,支持QinQ 多E1转换器模式,GFP/LCAS/VCAT 单E1转换器模式,GFP 、HDLC封装可选
管理单元
网管盘
双网管盘互为备份,提供系统管理功能,支持网管级联
电源
直流电源盘
双电源冗余备份
交流电源盘
风扇
风扇盘
