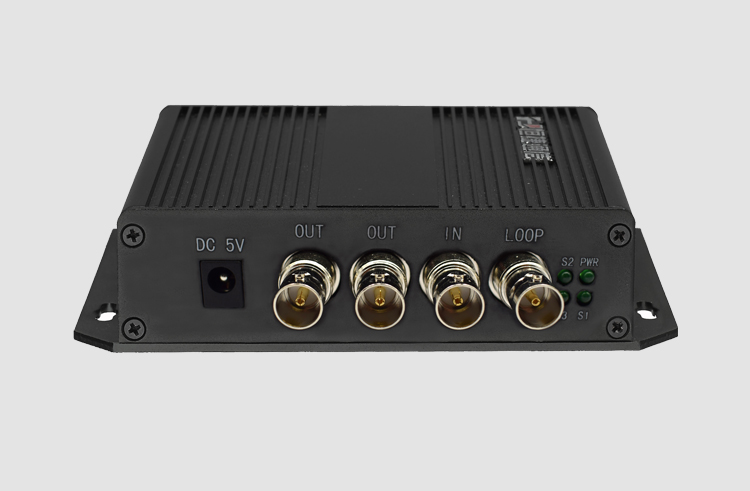

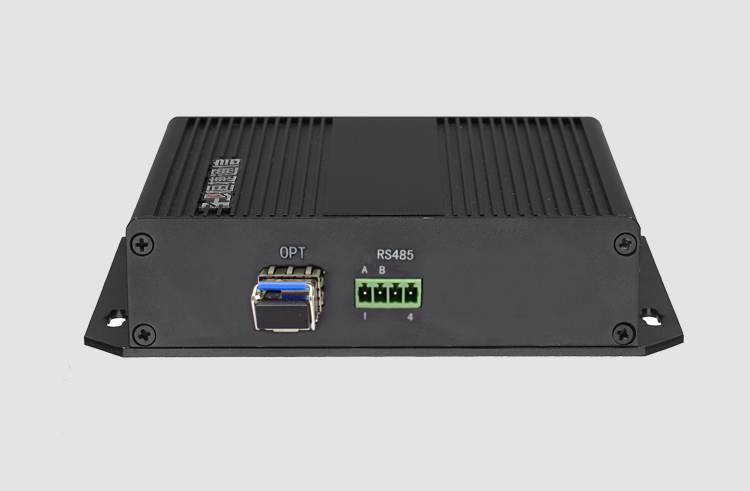

HJ-GAN-SDI02高清视频光端机

上一篇：HJ-GAN-KVM01H 高清视频光端机

下一篇：HJ-GAN-SDI04高清视频光端机

概述
功能特点
技术参数
典型应用

HJ-DAV-SDI系列1路双向HD-SDI光端机可实1路双向HD-SDI信号（每路SDI信号包括1路内置音频信号）在一根光纤上的长距离传输，也可增加支持1路双向RS485/422/232控制数据传输和2 路双向音频及1个10M/100M以太网数据信号的双向传输，可广泛应用于电视现场转播、高清视频会议、高清视频监控等领域。

光纤接口
物理接口		FC/SC(可选)
光纤种类		单模/多模、单纤/双纤(可选)
工作波长		1310nm、1550nm
传输距离		0～100Km(可选)
■ HD/SD-SDI串行数字视频接口
物理接口	BNC
接口标准	MPTE259M、292M、344M、424M
	ITU R BT.601，ITU R BT.1120
串行数字视频输入/输出阻抗	75Ω非平衡接口
串行数字视频输入/输出电压	典型峰-峰值800mVp-p,600～1000mVp-p
支持视频格式	单链路3G-SDI，HD-SDI，SD-SDI
支持串行速率	143Mbps～270Mbps
视频编码位宽	8bit或10bit自动
返回损耗	≤-15dB@5MHz～1.5GHz，-10dB@1.5GHz～3GHz
重定时	自动定时，自动识别各种速率
耦合方式	交流耦合
均衡方式	≤140meters of Belden 1694A at 1.485Gbps
	≤400meters of Belden 1694A at270Gbps
最大校准抖动（100KHz～2.97Gbps）	≤0.2UI
最大定时抖动（100KHz～2.97Gbps）	≤0.2UI
嵌入音频、辅助空间、EDH数据	透明支持
■ EDH数据
信噪比（加权）	≥70dB
■ 数据接口
物理接口	工业标准接线端子(也可配置DB9/DB25等接口)
接口类型	RS232、RS422、RS422
速率	≤115.2Kbps
误码率	≤10-9
■ 音频参数
物理接口	3.5音频孔
阻抗	600Ω
量化等级（数码位宽）	20位
采样频率	48KHz
音频输入输出电压	2VP-P（峰峰值）
音频带宽	20Hz~20KHz
音频信噪比(加权)	S/N≥85dB
■ 网络参数
物理接口	RJ45
帧长	最小帧长64字节，最大帧长1552/1536字节
工作模式	支持自协商，强制模式。缺省自协商模式
速率	10/100Mb/s
双工	半/全双工
流量控制	缺省配置：打开
标准	IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T
