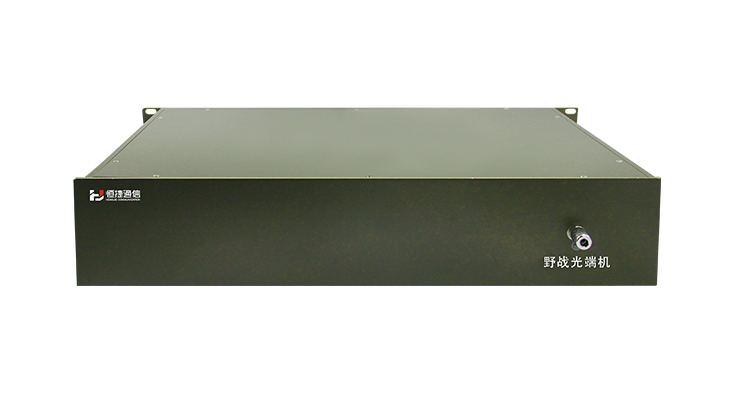

综合部队野外作战通信的需求，恒捷通信推出HJ-GAN117系列野战光端机。野战光端机采用国际先进的数码视频光纤传输技术、将视频信号、音频、数据、语音、E1、10/100M以太网复合在光纤上进行高质量传输的高性价比产品；支持任何高分辨率运动、静止图像的高质量传输。其光模块和核心电路均采用标准元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的野外作战环境。

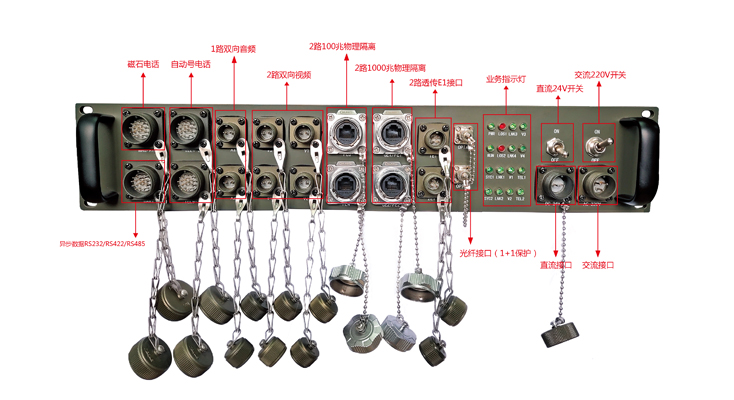

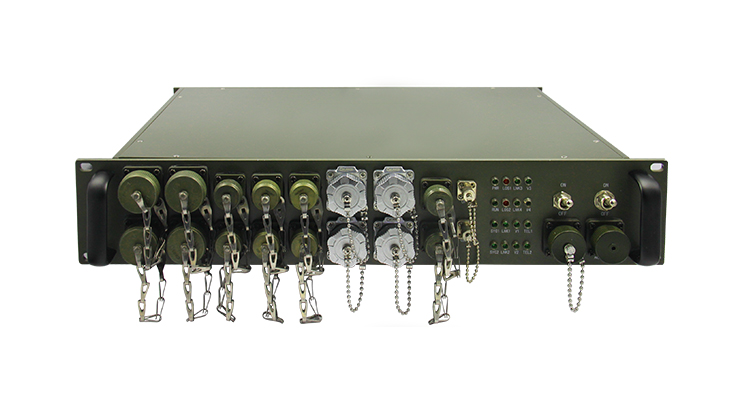

HJ-GAN117系列野战光端机专为部队野战通信设计，设备具有光传输单元、PCM复用单元，采用防震机箱设计，提供的业务接口适合部队野战使用，设备可通过光传输通道接入8路单/双向视音频、4路共享线速100M以太网、8路E1、若干路磁石电话及自动电话和4路RS485数据业务。
产品功能
1) 视 频：8路正向或双向
2) 音 频：8路单向 或 4路双向 (单声道)
3) 电 话：16路FXO/FXS
4) E1/2M：8路
5) 数 据：4路单向或双向
6) 开关量：4路单向或双向
7) 网 络：1～4路10/100M
• 光学指标
传输波长： 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm
发射功率： +2dBm～-3dBm,0dBm～-5dBm,-8dBm～-A715dBm
接收灵敏度：优于-23dBm/-27dBm(APD)
视频方向：单向/双向
视频带宽：8~10M
采样频率：16MHz
采样编码：8～10bit
视频制式：PAL/NTSC/SECAM
输入/输出阻抗：75欧姆
输入/输出信号电压：1Vp-p
输入过载电压：1.5Vp-p
插入增益：1±5%
微分增益：2.50%
微分相位：2.5°
信 噪 比：>66dB(加权)
音频方向：单向/双向
采样频率：48kHZ
采样编码：24bit
输入/输出阻抗：600Ω平衡或非平衡
最大输入/输出电压：3.5Vp-p
插入增益：±1dB
频率响应：0.07~14kHZ 3dB
信 噪 比：>90dB
• 数据特性
数据类型：RS-232/422/485(2线或4线) 可选
波 特 率：RS-232 DC~115kbps
RS-422 DC~115kbps
RS-485 DC 115kbps
误 码 率：优于10-9
• 以太网特性
以太网接口：符合IEEE 802.3/802.3u协议
网络速率：100Mbit/s
接口速率：10/100M自适应
以太网接口方式：RJ45
• E1接口特性
连 接 器：BNC
接口速率：2048Kb/s±50ppm
线路码型：HDB3
接口阻抗：75Ω(非平衡)
• FXO、FXS接口特性
阻 抗：三元复式阻抗200Ω+560Ω//0.1μF
音频范围：300Hz―3400Hz
压 缩 率：ITU G.711中A律
环路电流：25mA/路
• 工作条件
输入电压：110~265 VAC 50/60 Hz
平均无故障工作时间(MTBF) ：大于10万小时
工作温度：-40~+75℃
工作湿度：0~95%无冷凝
储藏温度：-40℃~+75℃
